Linux-Mutterplatte für Digital Signage und Selbstbedienungsterminals
  • Linux-Mutterplatte für Digital Signage und Selbstbedienungsterminals
  • Linux-Mutterplatte für Digital Signage und Selbstbedienungsterminals
  • Linux-Mutterplatte für Digital Signage und Selbstbedienungsterminals
  • Linux-Mutterplatte für Digital Signage und Selbstbedienungsterminals
Linux-Mutterplatte für Digital Signage und Selbstbedienungsterminals

Linux-Mutterplatte für Digital Signage und Selbstbedienungsterminals

Herkunftsort China
Markenname YNH
Zertifizierung UL
Modellnummer 530
Document YNH-530 Product Specificati...25.pdf
Produktdetails
CPU:
Rockchip RK3 568, Quad-Core, mit 2,0 GHz
DDR:
Standard 2G (4G / 8G optional) LP DDR 4
eMMC:
EMMC 32G (optional 64G / 128G)
Decodierungsentschließung:
Unterstützung bis 4K
Betriebssystem:
Android 11.0 /Ubuntu20.04 /Debian 11.0 (Kernel ist Linux4.19)
USB-Schnittstelle:
6, 2 USB3.0 (von denen einer OTG ist), 4 USB 2.0 _HOST
Serienanschluss:
8; 2 RS232-Serienabschlüsse (TTL-Serienabschlüsse optional), 5 TTL-Serienabschlüsse (UART3 kann mit
Hervorheben:

Kommerzielle Anzeige Linux-Mutterplatte

,

Digital Signage Linux-Mutterplatte

Zahlungs- und Versandbedingungen
Min Bestellmenge
100 Stück
Preis
50-80 USD per pcs
Verpackung Informationen
Kartonverpackung, jede Schachtel enthält 100 Mutterplatten,Kartongröße 57*39*31cm
Lieferzeit
30 Tage
Zahlungsbedingungen
L/C, T/T
Versorgungsmaterial-Fähigkeit
5000 Stück pro Monat
Produktbeschreibung

Kapitel 1 Produktübersicht

AI-530 Commercial Display Linux-Mutterplatte für Digital Signage und Selbstbedienungsterminals

1.1Anwendungsbereich

AI-530 ist ein kommerzielles Display-intelligentes Motherboard, allgemein anwendbar für: Digital Signage, Self-Service-Terminals usw.

1.2Produktübersicht

AI-530 verwendet den Rockchip RK3568 Quad-Core-Prozessor, der Chip verfügt über eine 1,0 T-Rechenleistung NPU, ausgestattet mit Android11.0 /Ubuntu20.04 /Debian 11.0 System (Kernel ist Linux 4.19),Hauptfrequenz bis 2Die GPU verwendet Mali-G52, unterstützt 4K 60fps H.265/H.264/VP9 Video-Decodierung, unterstützt 1080P 100fps H.265/H.264 Video-Codierung.Unterstützt Mehrkanal-Video-Ausgang und -Eingabe, reichhaltige Schnittstellen und unterstützt eine Vielzahl von Peripherie-Erweiterungen.

1.3Eigenschaften

  • Unterstützt bis zu 4K-Decodierung und Dual-Channel-LVDS / EDP / MIPI / HDMI-Bildschirm-Ausgabe.
  • Mehrere Upgrade-Methoden wie Fernbedienung, U-Festplatte, TF-Karte, USB-Kabel, das mit dem Computer verbunden ist, usw.
  • U-Festplatte, TF-Karten-Konfigurations-Bildschirmparameter, Plug and Play, perfekte Unterstützung für alle Größen, alle Auflösungsbildschirme.
  • Perfekte Unterstützung von Mainstream-Industrie-Release-Software und Industrie-Anwendungssoftware, einsatzbereit.
  • Unterstützt perfekt eine Vielzahl von gängigen Touchscreens wie Infrarot, optisch, kapazitiv, widerstandsfähig usw., unterstützt HID-Konfiguration von treiberfreien Touchscreens und erfordert kein Debugging.
  • Perfekt unterstützt die gängigen USB-/Serienanschlussgeräte, Drucker, Kartenleser, Passwort-Tastaturen, Fingerabdruckleser, Kameras, ID-Kartenerkennung, QR-Code-Scanner usw.und stellt Demo-Testprogramme zur Verfügung.
  • Mit 6 USB-Anschlüssen, 8 seriellen Anschlüssen, 4 IO-Anschlüssen, WIFI/RJ45/4G und anderen Netzwerkoptionen.
  • Eingebaute PCI-E 4G-Modulsocket, unterstützt verschiedene PCI-E 4G-Module wie Yuge und Quectel für den Zugriff auf das Internet.

1.4Erscheinungsdiagramm und Beschreibung der Schnittstelle

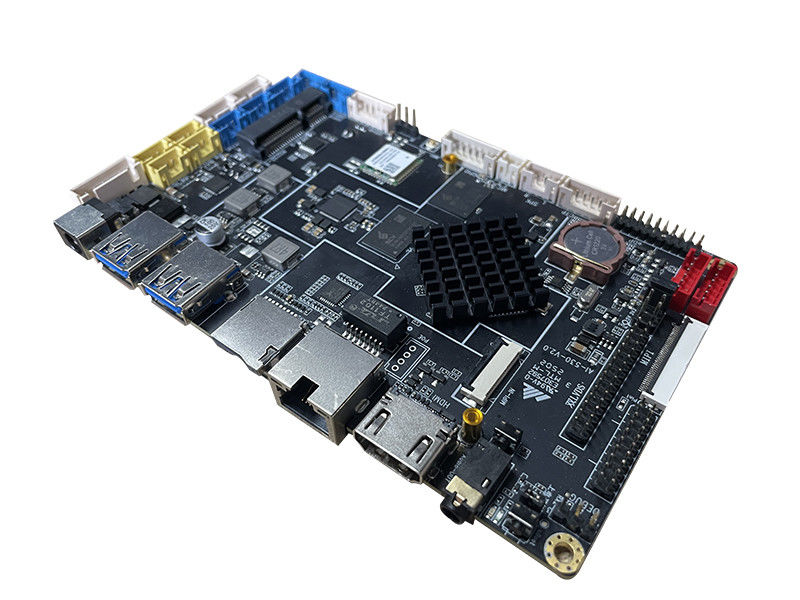

Linux-Mutterplatte für Digital Signage und Selbstbedienungsterminals 0
Die entsprechenden Schnittstellen der Zahlen auf dem Bild sind:

Seriennummer Definition von Pin
1 SieStiefelErweiterungSchaltfläche
2 Audio-AusgangKopfhörerständer
3 HDMI-AusgangSchnittstelle
4 POE-Netzwerkanschluss(vorbehaltlich, nicht erwünscht)
5 RJ45-Netzwerkanschluss
6 ZentralbankKarten-Slot
7 USB-Stick0_OTG(USB 3.0)
8 USB-Stick1_ HOST(USB 3.0)
9 Das ist DC.12V Leistungsaufnahme
10 12 VLeistungsaufnahmeSchnittstelle
11 USB-Stick2_ HOST(USB 2.0)
12 USB-Stick3_ HOST(USB 2.0)
13 USB-Stick4_ HOST(USB 2.0)
14 USB-Stick5_ HOST(USB 2.0)
15 UART5/RS485 (Standard TTL-Serieanschluss,RS485-Serieanschlussnicht erwünscht)
16 Die Kommission7 (Standardmäßig RS232 Serienanschluss,TTL-Serieanschlussnicht erwünscht)
17 UART3 (TTL-Serieanschluss)
18 Die Kommission9 (Standardmäßig RS232 Serienanschluss,TTL-Serieanschlussnicht erwünscht)
19 UART0 (TTL-Serieanschluss)
20 UART4 (TTL-Serieanschluss)
21 UART8 (TTL-Serieanschluss)
22 4G-Modul PCI-E-Slot
23 LED+IR(Schalter + Fernbedienung Lichtschaltfläche)
24 IR(Fernbedienungs-Empfängeroberfläche)
25 WIFI-Antennenanschluss
26 GPIOSchnittstelle
27 MICMikrofonoberfläche
28 SPK-Lautsprecheroberfläche
29 CTP(i2c-Touchscreen-Schnittstelle)
30 EDPBildschirmoberfläche
31 RTCBatterieHalter
32 SekundärbildschirmHintergrundbeleuchtungSchnittstelle
33 HauptbildschirmHintergrundbeleuchtungsschnittstelle
34 LVDS-VDD(LVDS-Bildschirmstromversorgungssprung)
35 MIPI-Bildschirm-FPC-Schnittstelle(gleiche wie die MIPI-Bildschirmoberfläche Nr. 37 mit Multiplex mit einer LVDS-Bildschirmoberfläche mit zwei Kanälen)
36 DoppelkanalLVDSBildschirmSchnittstelle(multiplexiert mit MIPI-Bildschirmoberfläche)
37

MIPI-Bildschirm-Pin-Schnittstelle(gleich dem MIPI-Bildschirm FPC-Schnittstelle Nr. 35, multiplexiert mit Doppelkanal-LVDS-Schnittstelle,

Sie können ein MIPI zu einem eDP-Board hinzufügen, um es in ein eDP-Interface-Ausgang zu konvertieren)
38 MIPI-IN(HDMI IN Schnittstelle)
39 DEBUGSerienreiheHafen 2
40 Schalten Sie an und die Maschine geht los.
41 SIM-KarteSchlitze



Kapitel 2 Grundlegende Funktionsliste



Haupthardwareindikatoren
CPU Rockchip RK3 568, Quad-Core, mit 2,0 GHz
DDR Standard 2G (4G / 8G optional) LP DDR 4
EMMC EMMC 32G (optional 64G / 128G)
Entschlüsselungslösung Unterstützung bis 4K
Betriebssystem Android 11.0 /Ubuntu20.04 /Debian 11.0 (Kernel ist Linux4.19)
Netzwerkunterstützung Ethernet, 10M/100M; POE-Anschluss optional
Standardeinstellung 2.4G+5G Dual-Band-WiFi6-Modul; Bluetooth 5.4
Unterstützung von 4G, Verbindung mit PCI-E-Schnittstelle 4G-Modul
USB-Schnittstelle 6, 2 USB3.0 (von denen OTG ), 4 USB 2.0 _HOST
Serienanschluss 8; 2 RS232-Serieanschlüsse (optional TTL-Serieanschluss), 5 TTL-Serieanschlüsse (UART3 kann mit RS485-Serieanschluss ausgestattet werden), 1 DEBUG-Debug-Serieanschluss (optional TTL-Serieanschluss)

LCD-Ausgang





 1 zweikanalige LVDS-Bildschirmoberfläche (multiplex mit zwei MIPI-Bildschirmoberflächen, eine von drei)
EDP, 1, unterstützt 1080P-Ausgabe
HDMI, 1 Port, bis zu 4K @ 60fps Ausgang
2 MIPI-Bildschirm-Schnittstellen (die MIPI-Bildschirm-Pin-Schnittstelle kann durch Hinzufügen eines MIPI an eine eDP-Konverterplatine in eine eDP-Ausgabe-Schnittstelle umgewandelt werden,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 WWählen Sie eine der drei)
HDMI IN Unterstützt durch eine externe HDMI-IN-Leiste
Lautsprecher-Ausgabe Unterstützt einen Einzelkanal 4R/ 20W Lautsprecher
RTC Echtzeituhr Die Batterie unterstützt Zeitspeicher für 3 Jahre und unterstützt zeitgesteuerte Energie ein- und aus
Upgrade des Systems Unterstützung von USB-Kabel / U-Disk / Netzwerk-Upgrade
