Kapitel 1 Produktübersicht

1.1Anwendungsbereich

YNH-732 ist ein multifunktionales intelligentes Motherboard, das häufig in ARM-PCs, Großbildschirmspleißern, Animationsspielen, Konferenztabletten, Edge Computing, Industriecomputern, TV-Player-Boxen,Cloud-Server, intelligente NVRs und andere Bereiche.

1.2Produktübersicht

YNH-732 adoptiert Rockchip RK3588 neue Generation Flaggschiff Octa-Core 64-Bit-Prozessor. Es kommt mit 6TOPS Rechenleistung NPU und ist mit Android12.0/Ubuntu20.04 System ausgestattet (Kernel ist Linux4.19),Die GPU verwendet Mali-G610 MC4, mit hervorragender Leistung und hoher Kostenleistung. Unterstützung von 8K-Video-Codec, 8K-Display-Ausgabe, eingebaute mehrere Display-Schnittstellen, Unterstützung für Multi-Screen-Display;Rich High-Speed Interface (PCIe), TYPE-C, Gigabit Ethernet), leicht zu erweitern.

1.3Produktmerkmale

◆ Hochauflösend, unterstützt bis zu 8K-Decodierung und verschiedene HDMI-Displays.

◆ Unterstützt mehrere Upgrade-Methoden wie Remote, USB-Kabel, das mit dem Computer verbunden ist, U-Disk-OTA-Paket usw.

◆ U-Disk, TF-Karte Konfigurationsbildschirmparameter, Plug and Play, perfekte Unterstützung für alle Größen, alle Auflösung Displays.

◆ Unterstützt vollständig die gängige Industrie-Release-Software und die Industrie-Anwendungssoftware, die zur Verwendung bereit ist.

◆ Unterstützt perfekt Infrarot-, optische, kapazitive, resistive und andere gängige Touchscreen und unterstützt die treiberfreie HID-Touchscreen-Konfiguration, keine Debugging erforderlich.

◆ Unterstützt perfekt die gängigen USB/Seriengeräte, Drucker, Kartenleser, Passwort-Tastaturen, Fingerabdruckscanner, Kamera, ID-Kartenerkennung, QR-Code-Scanner usw.Bereitstellung eines Demo-Testprogramms.

◆ Sehr integriert. Mit 6 USB-Anschlüssen, 4 seriellen Anschlüssen, WIFI/RJ45/4G/5G und anderen Netzwerkoptionen.

◆ Ein eingebautes PCI-E-Modul-Socket unterstützt verschiedene PCI-E-Module wie YUGE und Quectel für den Zugang zum Internet.

Kapitel 2 Grundlegende Funktionsliste

Kapitel 3AussehenBeschreibung der Schnittstelle

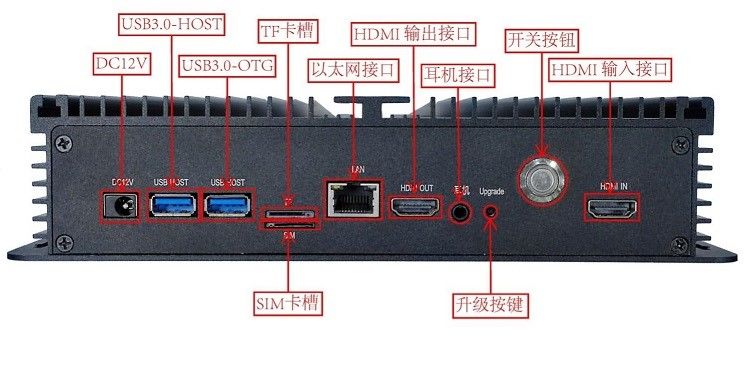

Vorderseite

Rückseite

Abmessungen

Liste der Artikel:

1. 12V/2A-Adapter

2Eine industrielle Kontrollbox.

3Eine Wi-Fi-Antenne.

4Eine 4G-Antenne.

5. Vier Befestigungsschrauben M4X10
