RK3588 AI-732 kommerzielle Anzeige Debian-Mutterplatte und Android12.0/Ubuntu20.04/Debian11.0
1.1Anwendungsbereich
AI-732 ist ein multifunktionales intelligentes Motherboard, das häufig in ARM-PCs, Großbildschirmspleiß, Animation und Spielen, Konferenztabletten, Edge Computing, Industriecomputern,TV-Playerboxen., Cloud-Server, intelligente NVR und andere Bereiche.
1.2Produktübersicht
AI-732 verwendet Rockchip RK3588, einen 64-Bit-Prozessor mit acht Kernstücken.0 System (der Kernel ist Linux 5.10 ). Die GPU verwendet Mali-G610 MC4, die eine hervorragende Leistung und eine hohe Kostenleistung aufweist. Sie unterstützt 8K-Video-Codierung und -Decodierung, 8K-Display-Ausgabe, integrierte mehrere Display-Schnittstellen,und unterstützt Multi-Screen-Displays; reichhaltige Hochgeschwindigkeits-Schnittstellen (PCIe, TYPE-C, Gigabit Ethernet), die leicht erweitert werden können.
1.3Eigenschaften
- Hochauflösung. Unterstützt bis zu 8K-Decodierung und verschiedene LVDS / EDP / MIPI / HDMI-Displays
- Unterstützt mehrere Upgrade-Methoden wie Remote, USB-Kabel mit Computer verbunden, U-Disk OTA-Paket usw.
- U-Festplatte, TF-Karten-Konfigurations-Bildschirmparameter, Plug and Play, perfekte Unterstützung für alle Größen, alle Auflösungsbildschirme.
- Perfekte Unterstützung von Mainstream-Industrie-Release-Software und Industrie-Anwendungssoftware, einsatzbereit.
- Unterstützt perfekt eine Vielzahl von gängigen Touchscreens wie Infrarot, optisch, kapazitiv, widerstandsfähig usw., unterstützt HID-Konfiguration von treiberfreien Touchscreens und erfordert kein Debugging.
- Perfekt unterstützt die gängigen USB-/Serienanschlussgeräte, Drucker, Kartenleser, Passwort-Tastaturen, Fingerabdruckleser, Kameras, ID-Kartenerkennung, QR-Code-Scanner usw.und stellt Demo-Testprogramme zur Verfügung.
- Mit 9 USB-Ports, 7 seriellen Ports, 4 IO-Ports, WIFI/RJ45/4G/5G und anderen Netzwerkoptionen.
- Eingebaute PCI-E-Modulsocket, unterstützt verschiedene PCI-E-Module wie YUGE und Quectel für den Zugriff auf das Internet.

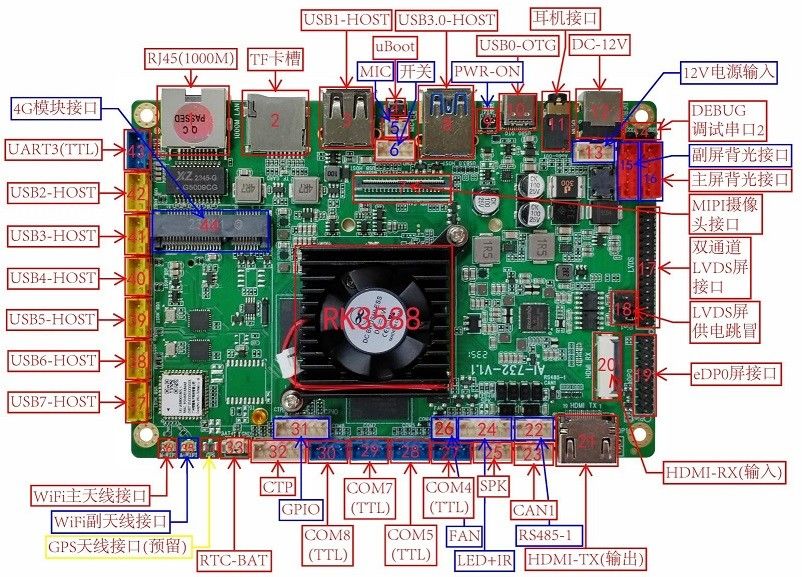

1.4Erscheinungsdiagramm und Beschreibung der Schnittstelle
Die entsprechenden Schnittstellen der Zahlen auf dem Bild sind:
| Seriennummer |
Definition von Pin |
| 1 |
RJ45-Netzwerkanschluss(1000 M) |
| 2 |
TF-Kartenslot |
| 3 |
USB1_HOST |
| 4 |
UBoot-Upgrade-Taste |
| 5 |
MIC-Schnittstelle |
| 6 |
Schaltfläche +Zwangs-Upgrade-Reset-Schaltfläche |
| 7 |
MIPI-Kameraoberfläche |
| 8 |
USB-Stick3.0_ HOST |
| 9 |
PWR-ON |
| 10 |
USB0-OTG(TYPE-C)(USB-Anschluss für Upgrading und Debugging) |
| 11 |
Audio_out Kopfhöreranschluss(mit Mikrofon) |
| 12 |
DC-12V-Stromversorgungsschnittstelle |
| 13 |
12V-Eingangsschnittstelle |
| 14 |
DEBUG-SerieHafen 2 |
| 15 |
SekundärbildschirmHintergrundbeleuchtungSchnittstelle |
| 16 |
Hintergrundbeleuchtungsoberfläche des Hauptbildschirms |
| 17 |
Zweikanal-LVDS-Bildschirmoberfläche |
| 18 |
LVDS-Bildschirmstromversorgungssprünge |
| 19 |
Bildschirmoberfläche eDP0 (kann als HDMI-Ausgang mit Adapterplatte konfiguriert werden) |
| 20 |
HDMI-RX (HDMI-Eingangsschnittstelle) |
| 21 |
mit einer Leistung von mehr als 50 W undoptionale Schnittstelle eDP1) |
| 22 |
RS485 Serienanschluss 1 |
| 23 |
CAN1-Schnittstelle |
| 24 |
LED+IR |
| 25 |
SPK-Lautsprecheroberfläche |
| 26 |
FAN-Ventilatoranschluss |
| 27 |
COM4 Serienanschluss(TTL-Serieanschluss standardmäßig, RS232-Serieanschluss optional) |
| 28 |
COM5 Serienanschluss(TTL-Serieanschluss standardmäßig, RS232-Serieanschluss optional) |
| 29 |
COM7 Serienanschluss(TTL-Serieanschluss standardmäßig, RS232-Serieanschluss optional) |
| 30 |
COM8 Serienanschluss(TTL-Serieanschluss standardmäßig, RS232-Serieanschluss optional) |
| 31 |
GPIO-Schnittstelle |
| 32 |
CTP-Touchscreen-Schnittstelle |
| 33 |
RTC-BAT-Batterieoberfläche |
| 34 |
GPS-Antennenoberfläche(Reserviert, GPS-Modul ist optional) |
| 35 |
Wifi-Sekundärantennenoberfläche |
| 36 |
Wifi-Hauptantennenschnittstelle |
| 37 |
USB7_HOST |
| 38 |
USB6_HOST |
| 39 |
USB5_HOST |
| 40 |
USB4_HOST |
| 41 |
USB3_HOST |
| 42 |
USB2_HOST |
| 43 |
UART3-Serieanschluss(TTL) |
| 44 |
Schnittstelle des 4G-Moduls |
| 45 |
SIM-Karte |
| 46 |
MIPI-Bildschirmoberfläche |
| 47 |
Schnittstelle M.2(reserviert, kann 5G-Modul, Festplatte usw. verbinden) |
Kapitel 2 Grundlegende Funktionsliste
| Haupthardwareindikatoren |
| CPU |
RK3 588, Okta-Kern, 2,4 GHz |
| DDR |
Standard 4G (optional 8G/16G) LP DDR 4 |
| EMMC |
EMMC 64G (32G/128G usw. optional) |
| Entschlüsselungslösung |
Unterstützung bis 8K |
| Betriebssystem |
Android1 2.0/Ubuntu20.04/Debian11.0 System (Kernel ist Linux5.10) |
| Netzwerkunterstützung |
Ethernet, 1000M |
| 2.4G+5G Dual-Band Wifi6 Modul, Bluetooth 5.4 |
| Unterstützung von 4G (optional 5G), Verbindung mit PCIE 4G/5G-Modul |
| USB-Schnittstelle |
9, 1 USB3.0, 1 TYPEC-OTG, 7 USB 2.0 _HOST |
| Serienanschluss |
7, 5 TTL (4 232 optional), 1 RS485, 1 DEBUG |
| LCD-Ausgang |
Zweikanal-LVDS-Schnittstelle 1 |
| EDV-Schnittstelle 1 (optional 2) |
| HDMI-Ausgabeoberfläche, 1 (optional 2), bis zu 8K @ 60fps Ausgabe |
| MIPI-Schnittstelle, 1 |
| HDMI IN |
HDMI-Eingabeoberfläche, 1 |
| GPS |
1, freiwillig |
| Lautsprecher-Ausgabe |
Unterstützt Einzelkanal 4R / 20W Lautsprecher |
| RTC Echtzeituhr |
Die Batterie unterstützt Zeitspeicher für 3 Jahre und unterstützt zeitgesteuerte Energie ein- und aus |
| Upgrade des Systems |
Unterstützung von USB-Kabel / U-Disk / Netzwerk-Upgrade |
