Kapitel 1 Produktübersicht
1.1Anwendungsbereich
AI-733 ist ein multifunktionales intelligentes Motherboard, das häufig in ARM-PCs, Großbildschirmspleißern, Animationen und Spielen, Konferenztabletten, Edge Computing, Industriecomputern,TV-Playerboxen., Cloud-Server, intelligente NVR und andere Bereiche.
1.2Produktübersicht
AI - 733 verwendet Rockchip RK 3588, einen 64-Bit-Prozessor der neuen Generation. Der Chip wird mit einer 6TOPS-Rechenleistung NPU geliefert und ist mit Android1 2.0/Ubuntu20.04/Debian11 ausgestattet.0 System (der Kernel ist Linux 5.10 ). Die GPU verwendet Mali-G610 MC4, die eine hervorragende Leistung und eine hohe Kostenleistung aufweist. Sie unterstützt 8K-Video-Codierung und -Decodierung, 8K-Display-Ausgabe, integrierte mehrere Display-Schnittstellen,und unterstützt Multi-Screen-Displays; reichhaltige Hochgeschwindigkeits-Schnittstellen (PCIe, TYPE-C, SATA, Gigabit Ethernet), die leicht erweitert werden können.
1.3Eigenschaften
- Unterstützt bis zu 8K-Decodierung und verschiedene LVDS-Signale, LCD-Displays, EDP-Bildschirme.
- Mehrere Upgrade-Methoden wie Fernbedienung, U-Festplatte, TF-Karte, USB-Kabel, das mit dem Computer verbunden ist, usw.
- U-Festplatte, TF-Karten-Konfigurations-Bildschirmparameter, Plug and Play, perfekte Unterstützung für alle Größen, alle Auflösungsbildschirme.
- Perfekte Unterstützung von Mainstream-Industrie-Release-Software und Industrie-Anwendungssoftware, einsatzbereit.
- Unterstützt perfekt eine Vielzahl von gängigen Touchscreens wie Infrarot, optisch, kapazitiv, widerstandsfähig usw., unterstützt HID-Konfiguration von treiberfreien Touchscreens und erfordert kein Debugging.
- Perfekt unterstützt die gängigen USB-/Serienanschlussgeräte, Drucker, Kartenleser, Passwort-Tastaturen, Fingerabdruckleser, Kameras, ID-Kartenerkennung, QR-Code-Scanner usw.und stellt Demo-Testprogramme zur Verfügung.
- Mit 9 USB-Anschlüssen, 9 seriellen Anschlüssen, 4 IO-Anschlüssen, WIFI/RJ45/4G/5G und anderen Netzwerkoptionen.
- Eingebaute PCI-E-Modulsocket, unterstützt verschiedene PCI-E-Module wie YUGE und Quectel für den Zugriff auf das Internet.
1.4Erscheinungsdiagramm und Beschreibung der Schnittstelle

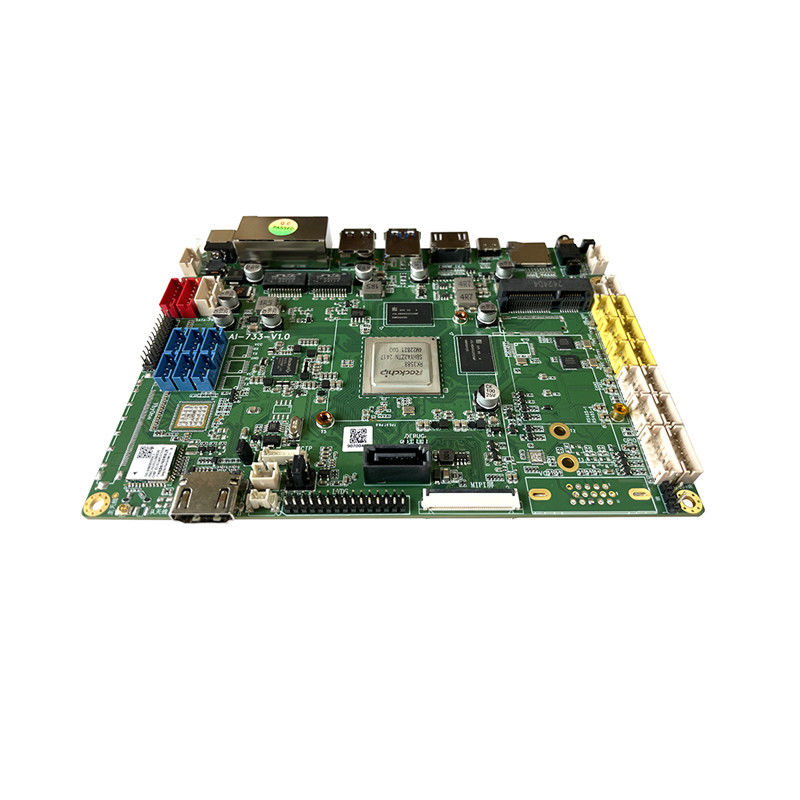

Die entsprechenden Schnittstellen der Zahlen auf dem Bild sind:
| Seriennummer |
Definition von Pin |
| 1 |
Stromversorgung DC-12V |
| 2 |
1000 MeterLAN*2 |
| 3 |
USB_HOST |
| 4 |
USB3.0_HOST |
| 5 |
HDMI TX (HDMI-Ausgang) |
| 6 |
USB-Stick0_OTG(TYPE-C) |
| 7 |
TF-Karte |
| 8 |
Audio_OUT |
| 9 |
Uboot-Taste(Uboot kann durch einen langen Pin nach Audio_out ausgelöst werden) |
| 10 |
Schaltfläche + Neustellfläche |
| 11 |
Sprecheroberfläche |
| 12 |
MIC-Schnittstelle |
| 13 |
Schnittstelle des 4G-Moduls |
| 14 |
Schnittstelle M.2Optional (5G-Modul, Festplatte usw.) |
| 15 |
USB_HOST(6) |
| 16 |
Einheit für die Berechnung der |
| 17 |
CAN2ist optional und multiplexiert mit Serienanschluss 5. |
| 18 |
Serienanschluss 6 (RS485) |
| 19 |
Serienanschluss 1 (RS485) |
| 20 |
GPIO |
| 21 |
LED+IR |
| 22 |
IR-Schnittstelle |
| 23 |
VGA-Schnittstellenicht erwünscht |
| 24 |
MIPI-Bildschirmoberfläche |
| 25 |
DEBUG Serienanschluss 2 |
| 26 |
SATA Festplattenoberfläche |
| 27 |
Zweikanal-LVDS-Bildschirmoberfläche |
| 28 |
LVDS-VCC (Schirmstromversorgungssprünge) |
| 29 |
CTP-Touchscreen-Schnittstelle(Selbe wie Nr. 48, wählen Sie eine) |
| 30 |
FAN-Ventilatoranschluss |
| 31 |
RTC-BAT (RTC-Batterieoberfläche) |
| 32 |
HDMIIn |
| 33 |
Wi-Fi-Doppelantennenschnittstelle |
| 34 |
Vbyone-SchnittstelleAuswahl |
| 35 |
Serienanschluss 7(Standard TTL-Serieanschluss, optional RS232) |
| 36 |
Serienport 0(Standard TTL-Serieanschluss, optional RS232) |
| 37 |
Serienanschluss 3(Standard TTL-Serieanschluss, optional RS232) |
| 38 |
Serienanschluss 8(Standard TTL-Serieanschluss, optional RS232) |
| 39 |
Serienanschluss 4(Standard TTL-Serieanschluss, optional RS232) |
| 40 |
Serienanschluss 5(Standard TTL-Serieanschluss, optional RS232) |
| 41 |
EDV-Bildschirmoberfläche |
| 42 |
SATA_PWR(SATA Festplattenstromversorgung) |
| 43 |
SekundärbildschirmHintergrundbeleuchtungSchnittstelle |
| 44 |
Hintergrundbeleuchtungsoberfläche des Hauptbildschirms |
| 45 |
Schnittstelle für die Stromzufuhr |
| 46 |
SIM-Karte |
| 47 |
MIPI-CAM (MIPI-Kamera-Schnittstelle) |
| 48 |
CTP-Touchscreen-Schnittstelle für den PFC-Sitz(Selbe wie Nr. 29, wählen Sie eine) |
